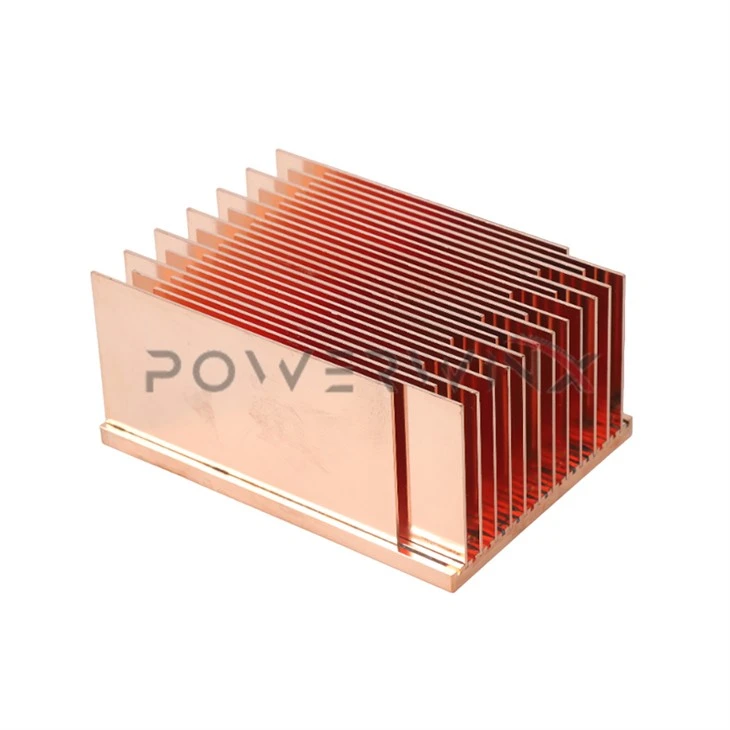

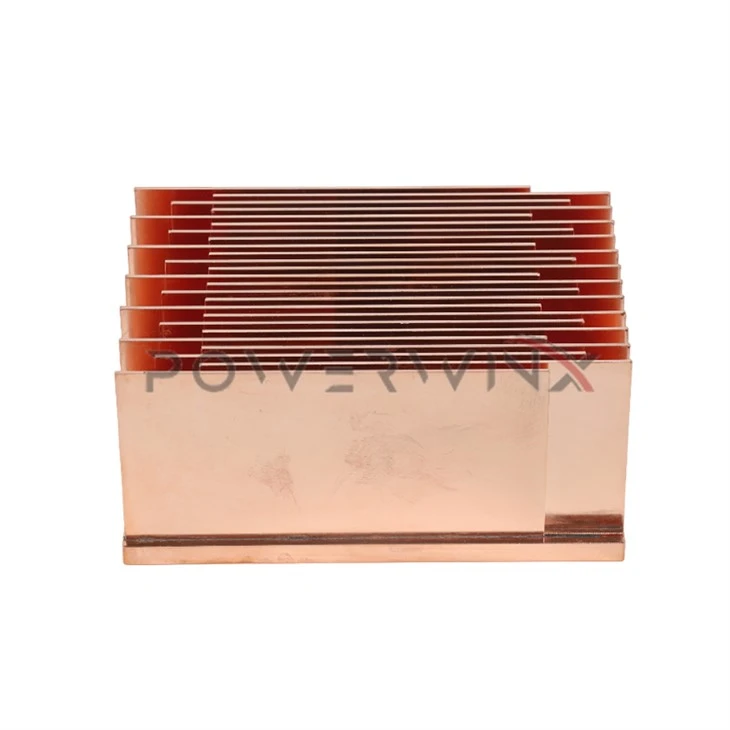

Poveženi hladnjak za peraje je specijalizirana otopina za termičko upravljanje projektirana za obradu visokog toplinskog toka u elektronici i industrijskim sustavima. Za razliku od dizajna ekstrudiranih ili toplinskih cijevi, sadrži pojedinačne peraje vezane na čvrstu bazu, nudeći izuzetnu površinu za rasipanje topline. Ova se konstrukcija odlikuje u aplikacijama koje zahtijevaju snažno hlađenje, poput pojačala napajanja, motornih pogona i telekomunikacijske opreme. Kombinirajući fleksibilnost u dizajnu FIN -a s visokim toplinskim performansama, spojeni sudoperi s perajem pružaju učinkovitu alternativu za prostor - ograničeno, visoke - napajanja.
Postupak obvezivanja peraja
Materijal
Vezani toplotni sudoperi obično koriste aluminij ili bakar, odabrani za njihova toplinska svojstva i kompatibilnost proizvodnje. Aluminij, često aluminij 6061 ili 6063, favoriziran je za peraje i baze zbog svoje lagane prirode (2,7 g/cm³), dobre toplinske vodljivosti (oko 167–200 w/m · k) i pristupačnost. Bakar, s superiornom vodljivošću od 400 w/m · k, ponekad se koristi za bazu u visokim - modelima performansi kako bi se poboljšalo toplinsko širenje. Postupak povezivanja koristi termički provodljivu epoksidu, lemljenju ili legurama, osiguravajući snažnu, toplinu - učinkovitu vezu između peraja i baze, dok opcionalna završna obrada poput anodizacije pojačavaju izdržljivost.
Parametar proizvoda (specifikacija)
Poveženi sudoperi za peraje prilagodljivi su za zadovoljavanje specifičnih potreba za hlađenjem, s tipičnim specifikacijama, uključujući:
- Materijal peraja:Aluminij ili bakar
- Osnovni materijal:Aluminij ili bakar
- Debljina peraje:0,2 mm - 2,0 mm
- Visina peraje:Do 150 mm
- Razmak peraja:1,0 mm - 10 mm
- Debljina baze:3 mm - 10 mm
- Toplinska vodljivost:Visoka - učinkovitost disipacije topline
- Način povezivanja:Visoko - termički - provodljivost epoksida ili lemljenja
- Površinski tretman:Anodiziranje, premaz u prahu ili oblaganje nikla za otpornost na koroziju
- Prilagodba:Dostupno u različitim veličinama, gustoćama peraja i baznim konfiguracijama kako bi odgovarale raznim aplikacijama
Sve gornje specifikacije samo za referencu i može se promijeniti na temelju veličine peraje, visine peraje, jaza od peraja, širine peraje itd. ...
Značajke proizvoda i aplikacije
Poveženi sudoperi za peraje nude različite prednosti: visoka gustoća peraje za maksimiziranu površinu, izvrsno rasipanje topline pod prisilnom konvekcijom i mogućnost korištenja različitih metala (npr. Baka bakra, aluminijske peraje) za optimizirane performanse. Njihov modularni dizajn podržava više ili tanje peraje od ekstrudiranih sudopera, poboljšavajući učinkovitost protoka zraka. Također su izdržljivi, odupiru se mehaničkim i toplinskim stresom.
Aplikacije obuhvaćaju elektroniku napajanja, hlađenje IGBT modula u pretvaračima obnovljivih izvora energije i upravljanje toplinom u RF pojačala za emitiranje. Također su kritični u vojnom hardveru, gdje je hrapavo, visoko hlađenje kapaciteta - neophodno, a u LED rasvjetnoj sustavima koji zahtijevaju dosljednu toplinsku kontrolu za dugovječnost.
Pojedinosti o proizvodnji
Proizvodnja spojenih hladnjaka FIN započinje s pripremom baze, obično obrađene od aluminija ili bakra do ravnog, glatkog završetka za optimalni prijenos topline. Peraje su izrezane iz lima - bilo aluminij ili bakar - koristeći precizno žigosanje ili šišanje kako bi se postigla ujednačena debljina i visina. Ove peraje se zatim vežu na bazu koristeći visoku čvrstoću -, termički provodljivi epoksi za troškove - efektivno sastavljanje ili lemljenje/lemljenje za vrhunsku vodljivost u premium modelima. Postupak vezivanja javlja se pod kontroliranim tlakom i temperaturom (npr. 150–200 stupnjeva za epoksidno stvrdnjavanje) kako bi se osiguralo sigurnu, prazninu - slobodno spajanje. Post - sklop, hladnjak je obrezan na veličinu, a površinski tretmani poput crnog anodizacije ili oplata primjenjuju se kako bi se poboljšala otpor i estetika korozije. Konačni pregled potvrđuje strukturni integritet i toplinsku učinkovitost.
Ukratko, spojeni fin hladnjaci sudopi, s njihovim svestranim materijalnim opcijama i visokim - dizajnom performansi, isporučuju pouzdano hlađenje za napredne, topline - intenzivne primjene, pokazujući inženjersku preciznost u najboljem redu.
PowerWinx je pouzdani stručnjak za tehnologiju veznog peraja, pružajući gornji - Termička rješenja za visoku - Power Electronics. Specijalizirajući se za preciznost - dizajniranih dizajna s aluminijem i bakrama, PowerWinx osigurava superiornu rasipanje topline za aplikacije poput pojačala i pretvarača. Oslanjajte se na PowerWinx za profesionalne, prilagođene spojene toplotne peraje koje udovoljavaju najtežim zahtjevima za hlađenjem.
