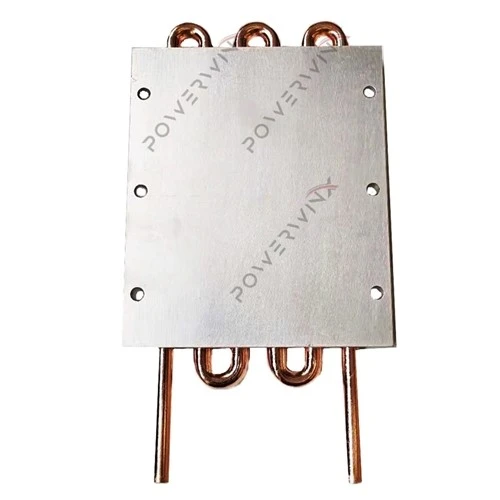

A HI - Kontaktna cijev tekuća hladna ploča je napredno rješenje za termičko upravljanje dizajnirano za učinkovito rasipanje topline iz visokih - Power Electronic komponenti. Ova vrsta hladne ploče sadrži ugrađenu cijev koja održava izravan kontakt s izvorom topline, osiguravajući vrhunske toplinske performanse. Široko se koristi u industrijama kao što su automobilska, telekomunikacija, medicinska oprema i elektronička energija, gdje je učinkovito hlađenje presudno za poboljšanje performansi i pouzdanosti.

Struktura hladne ploče

Shema prijenosa topline hladne ploče

Materijal

HI - Kontaktne cijevi tekućih hladnih ploča obično se proizvode pomoću visoke - Kvalitetne aluminijske ili bakrene baze s ugrađenim epruvetama za hlađenje. Ti su materijali odabrani na temelju njihove izvrsne toplinske vodljivosti i mehaničkih svojstava.

Aluminijska baza:

Lagan, trošak - učinkovit i korozija -, što ga čini prikladnim za većinu aplikacija.
Bakrena baza:

Nudi vrhunsku toplinsku vodljivost za primjene koje zahtijevaju maksimalno rasipanje topline.
Cijevi za hlađenje:

Tipično izrađen od bakra ili nehrđajućeg čelika kako bi se osigurao učinkovit prijenos topline i dugo - trajna trajnost.

Parametar proizvoda (specifikacija)

Bok - Kontaktna cijev tekućih hladnih ploča dolaze u različitim veličinama i konfiguracijama kako bi se ispunili određeni zahtjevi za hlađenjem. Ključne specifikacije uključuju:

Osnovni materijal:Aluminij (6061, 6063) ili bakar (C1100, C1020)
Materijal cijevi:Bakar ili nehrđajući čelik
Promjer cijevi:Kreće se od 6 mm do 12 mm (prilagodljivo)
Toplinska vodljivost:Aluminij ~ 200 w/m · k, bakar ~ 385 w/m · k
Kompatibilnost rashladne tekućine:Voda, mješavine glikola ili dielektrične tekućine
Površinski tretman:Anodizirajući, nikl ili kemijska pasivacija za otpornost na koroziju
Maksimalna radna temperatura:-40 stupnjeva do 150 stupnjeva
Ocjena pritiska:Do 5 bara (ovisno o dizajnu)
Prilagodba:Dostupno s različitim konfiguracijama cijevi, opcijama ugradnje i vrstama veze

Sve gornje specifikacije samo za referencu i to može biti na temelju zahtjeva kupca temeljenih na promjenama.

Značajke proizvoda

Visoka toplinska učinkovitost

Dizajn izravnog kontakta cijevi za hlađenje maksimizira prijenos topline.

Lagan i izdržljiv

Aluminijska konstrukcija nudi snagu bez dodavanja nepotrebne težine.

Prilagodljivi dizajni

Dostupno u različitim veličinama, izgledima cijevi i kombinacijama materijala.

Otpor korozije

Zaštitni premazi poboljšavaju dugovječnost u zahtjevnim okruženjima.

Curenje - dokazana konstrukcija

Precizne tehnike brtvljenja osiguravaju pouzdanost u visokim uvjetima tlaka -.

Kompatibilnost s raznim rashladnim sredstvima

Radi s vodom, glikol - tekućine i specijalizirane tekućine za hlađenje.

Prijava

Električna vozila (EVS) i automobile:Koristi se za hlađenje baterija, pretvarača i modula za napajanje.
Telekomunikacijske i podatkovne centre:Osigurava stabilan rad visokih - poslužitelja performansi i mrežnih sustava.
Medicinska oprema:Pomaže u regulaciji temperature u MRI sustavima, laserskim strojevima i dijagnostičkim alatima.
Industrijska energetska elektronika:Cools High - Power IGBT moduli, Transformers i Semiconductor uređaji.
Zrakoplovna i obrana:Kritično za hlađenje avioonike i toplinsko upravljanje radarskim sustavom.

Pojedinosti o proizvodnji

Proces proizvodnje HI - Kontaktne cijevi tekućih hladnih ploča uključuje nekoliko ključnih koraka:

Odabir materijala:Odabir odgovarajuće osnovne i materijale za cijev za ispunjavanje toplinskih i mehaničkih zahtjeva.
Savijanje cijevi i postavljanje:Precizno savijanje cijevi za hlađenje kako bi se uklopilo u dizajn hladne ploče, osiguravajući maksimalan kontakt s izvorom topline.
Lemljenje ili zavarivanje:Sigurno vezanje cijevi na bazu kako bi se povećala toplinska vodljivost i spriječila curenje.
CNC obrada:Precizno oblikovanje hladne ploče kako bi se postigla uske tolerancije i točne dimenzije.
Površinski tretman:Primjena anodizacije, obloga nikla ili kemijskih premaza radi poboljšanja trajnosti i otpornosti na koroziju.
Ispitivanje propuštanja i tlaka:Provjera integriteta tekućih staza u operativnim uvjetima tlaka.
Konačna inspekcija i pakiranje kvalitete:Osiguravanje da svaka hladna ploča zadovoljava stroge standarde kvalitete prije isporuke.

HI - Kontaktne cijevi za tekuće hladne ploče pružaju učinkovito i pouzdano rješenje za hlađenje za različite visoke - napajanja. Njihov napredni proces proizvodnje, zajedno s vrhunskim materijalima i prilagodljivim dizajnom, čini ih idealnim za industrije koje zahtijevaju vrhunsko termičko upravljanje.

PowerWinx je vodeći stručnjak za HI - Kontaktnu cijev tehnologije tekuće hladne ploče, isporučujući inovativna i učinkovita rješenja za hlađenje za elektroniku. Specijalizirajući se za preciznost - izrađeni aluminijski dizajni, PowerWinx se ističe u proizvodnji visoke gustoće -, laganog hladnjaka za LED, opskrbe napajanjem i još mnogo toga. Trust PowerWinx za profesionalni, trošak - Učinkovit hi - Kontaktna cijev tekuća hladna ploča prilagođena kako bi zadovoljila vaše potrebe za toplinskom upravljanjem uz vrhunsku kvalitetu.

FAQ

P: 1. Kako biste mogli osigurati izvrsnu kvalitetu?

O: Ne brinite o kvaliteti naših proizvoda. Naši se proizvodi proizvode strogim proizvodnim procesom, a postoje posebni odjeli QC -a koji provjeravaju kvalitetu proizvoda i osiguravaju da je kvaliteta proizvoda izvrsna.

P: 2. Kako mogu prilagoditi svoje proizvode?

O: Pričvrstite crteže s detaljima (površinski tretman, materijal, količina i posebni zahtjevi itd.).

P: 3. Koliko dugo mogu dobiti citat?

O: Dat ćemo vam citat u roku od 48 sati (s obzirom na vremensku razliku).
